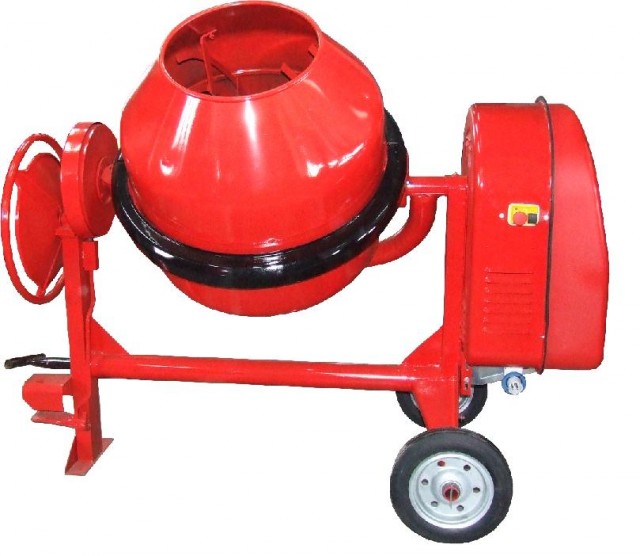

Betoniera Braco de capacitate 350 litrii.

1.DESCRIEREA PRODUSULUI

Betoniera este destinata a lucra in locuri unde exista o retea electrica de curent alternativ de 220V la 50 Hz. Transportul betonierei la locul de lucru se face cu un mijloc de transport ( camion, remorca etc. ).
Partile componente principale sunt:

-cadrul fix de sprijin pe sol cu 2 roti si un picior;
-cadrul mobil de basculare a cuvei;
-cuva cu coroana dintata conica;
-mecanismul de basculare cu volan;
-transmisia cu curea;
-motor electric de actionare cu demaror de pornire – oprire;
-aparatoarea de protectie a motorului si transmisiei.
-reductor actionare cuva

2. CARACTERISTICI TEHNICE

Volum util cuva: 270L
Lungime(m): 1.85
Latime(m): 1.1
Inaltime(m): 1.5
Masa(Kg): 250
Diametru roti(mm): 250
Turatie cuva(rpm): 24
Tensiune curent(V): 230
Frecventa curent(Hz): 50
Putere absorbita(W): 1100
Curent absorbit(A): 4.5
Tolerante de volum +/- 10%

Betoniera esta prevazuta cu protectie termica, care intrerupe curentul in cazul unei supraincalziri anormale. Daca parametrii tensiune/ frecventa nu sunt 230/50, caracteristicile electrice pot fi diferite fata de cele indicate in tabel.

3. PUNEREA IN FUNCTIUNE

Betoniera se va instala pe un teren tare si orizontal. Pentru racordarea la reteaua electrica se va folosi un cablu de legatura a carui lungime nu trebuie sa depaseasca 50 m. Cablul trebuie sa aiba sectiunea firelor de min. 1 mm si sa fie de calitate H 07 RN-F sau echivalenta. Cablul de alimentare, priza si ansamblul instalatiei electrice trebuie sa fie in perfecta stare si trebuie protejate de apa. Traseul cablului va fi protejat contra vatamarilor posibile. Pentru pornire se va actiona butonul negru al disjunctorului magneto-termic. Betoniera face parte din clasa II, cu izolare electrica dubla, ceea ce inseamna  ca motorul nu este legat la pamant. In cazul unei reparatii protectia din clasa II este mentinuta cu conditia utilizarii izolantilor originali si evitarii modificarii intervalelor de izolatie.Protectia corespunde unei retele de curent standard cu o siguranta fuzibila sub 20 A.  Se verifica rotirea in gol a cuvei in diferite pozitii ( vertical, inclinat si orizontal ) prin actionarea volanului de basculare . Cuva trebuie sa se roteasca uniform, fara socuri sau intreruperi.

ATENTIE!  Inainte de bransarea la reteaua electrica betoniera se va lega la pamant  cu cablu de tip MCG .


Cablul de impamantare se va laga la betoniera intr-un loc marcat (cu un marcaj special)

4. REGULI DE UTILIZARE

UMPLEREA SI GOLIREA CUVEI SE FACE OBLIGATORIU NUMAI IN TIMPUL ROTIRII ACESTEIA !

Se toarna in cuva o treime din volumul de apa necesar. Se umple treptat cuva cu celelalte materiale, conform retetei de fabricatie a betonului sau mortarului – ciment, nisip, pietris, var. In timpul umplerii se completeaza de doua ori apa necesara. Nu se va depasi un timp de malaxare de 2-3 minute pentru a se evita centrifugarea materialelor.


Pentru bascularea cuvei  se trage de volan si se roteste.
Pentru evaluarea calitatii betonului opriti cuva, luati o mostra de beton – acesta trebuie sa fie gros, compact si omogen. Pentru a obtine o precizie maxima trebuie sa respectati dozajele recomandate de producatorii de ciment pentru fiecare tip de beton sau mortar. Asigurati-va ca deschiderile din capota motorului nu sunt obturate cu beton, mortar sau alte materiale.

5. REGULI DE SECURITATE

Nu lucrati niciodata fara aparatoarea transmisiei.
Inainte de utilizare verificati ca betoniera sa fie in stare buna si ca personalul este competent.
Nu deplasati betoniera cu motorul sub tensiune.
Chiar daca toate zonele de risc de accident sunt protejate pe betoniera, totusi exista inca riscuri inerente la prepararea betonului sau mortarului, de exemplu nu trebuie introdusa mana in cuva in timpul rotirii acesteia.
De aceea trebuie sa cititi cu atentie prezentele instructiuni si sa respectati regulile de securitate si indicatiile referitoare la prevenirea accidentelor; astfel trebuie sa se asigure un spatiu de lucru suficient in jurul betonierei, curat si bine ventilat si nu trebuie sa purtati o imbracaminte larga, flotanta.
Folositi numai materiale corespunzatoare pentru prepararea betonului sau mortarului si respectati regulile de securitate prescrise de producatorii acestora; in particular nu trebuie sa inhalati praful sau fumul degajat in procesul de lucru.

6. REGULI DE INTRETINERE

Inainte de orice interventie asupra betonierei, aceasta trebuie scoasa din priza.
Proprietarul trebuie sa se asigure ca personalul care executa intretinerea este competent.
Betoniera este executata din materiale care nu necesita nici un fel de intretinere. Rulmentii sunt etansati si gresati pe viata. Angrenajul conic nu necesita a fi gresat.
Se va evita lovirea cuvei cu obiecte dure.
Partile exterioare se vor curata cu jet de apa.

7. CURATAREA BETONIEREI

La sfarsitul zilei de lucru cuva se va curata bine in interior prin rotire cu apa si cateva lopeti de pietris.
Curatarea exterioara se face cu apa curata, dupa ce betoniera a fost debransata de la priza.
Intimpul rotirii nu introduceti mana in cuva.
Protectia electrica fata de jetul de apa este IP 54, adica este permisa spalarea cu jet de apa in securitate totala cu conditia ca acest jet sa nu fie dirijat direct asupra capotei motorului si in particular asupra deschiderilor din capota.
Nu loviti cuva cu obiecte dure.
